Kaynak Fikstürlerinde İtme-Çekme Toggle Clamp Kullanımı
Kaynak Fikstürlerinde İtme-Çekme
Kaynak fikstürleri, iş parçalarının kaynak işlemi boyunca sabit ve doğru konumda tutulmasını sağlayan özel aparat sistemleridir. Bu fikstürlerde kullanılan itme-çekme toggle clamp’ler, hem esneklik hem de güvenli sabitleme avantajı sunar.
Neden İtme-Çekme Toggle Clamp Tercih Edilir?
- İş parçasını hızlı ve sağlam biçimde sabitleyebilir.
- Fikstür geometrisine uyum sağlayacak şekilde çeşitli yönlerde monte edilebilir (yatay, dikey, açılı).
- Yüksek sıkma kuvveti sayesinde kaynak sırasında oluşabilecek termal deformasyonlara karşı direnç sağlar.
- Kolay kilitleme ve çözme mekanizması sayesinde operatör verimliliğini artırır.
Uygulama Senaryosu

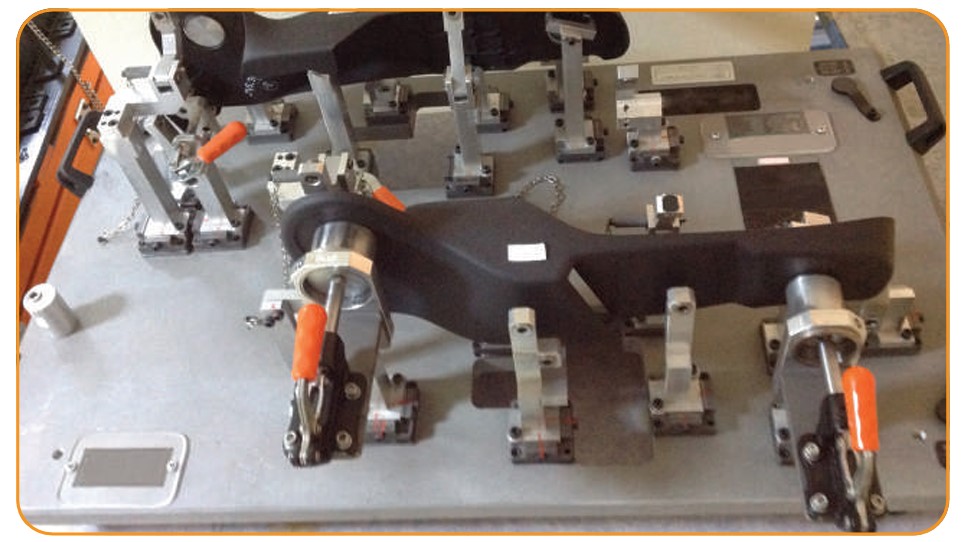

Örneğin, bir sac metal parçanın bir şaseye kaynaklanmasında:
- Parça, fikstür yüzeyine yerleştirilir.
- İtme-çekme toggle clamp, parça üzerine baskı uygulayacak şekilde ayarlanabilir çubuk uç bağlantısı ile sabitlenir.
- Kol kilitlendiğinde parça sıkıca tutulur; kaynak işlemi başlatılır.
- İşlem sonrası kol serbest bırakılarak parça hızlıca boşaltılır.
Avantajları
- Yüksek tekrarlanabilirlik: Her işlemde aynı sıkma pozisyonu elde edilir.
- Hızlı kurulum: Zaman kazandırır ve üretim çevrim süresini azaltır.
- Termal dayanım: Yüksek ısı altında deformasyon yapmadan sabitlemeyi sürdürür.
- Ayarlanabilirlik: Farklı iş parçalarına kolay adaptasyon sağlar.
İpuçları
- Clamp yerleşimi, kaynak bölgesine termal gerilim iletimini engellemeyecek şekilde seçilmelidir.
- Sıkma noktaları parçada iz bırakmayacak şekilde geniş yüzeyli uçlarla desteklenmelidir.
- Clamp pozisyonu, operatörün kol erişimine uygun yerleştirilmelidir.
Sonuç olarak, kaynak fikstürlerinde kullanılan itme-çekme toggle clamp’ler, üretim hatlarında proses güvenliği, kalite ve hız açısından vazgeçilmez bileşenlerdir. Doğru ürün seçimi, üretim kalitesine doğrudan katkı sağlar.
