Kullanım Alanları ve Teknik Özellikleri

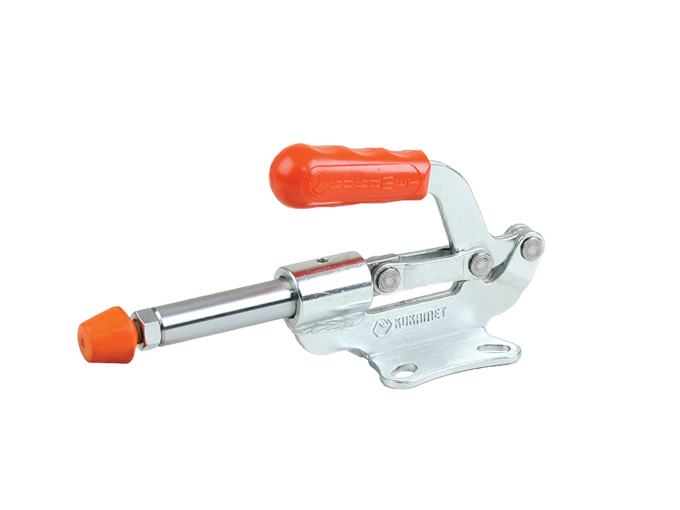

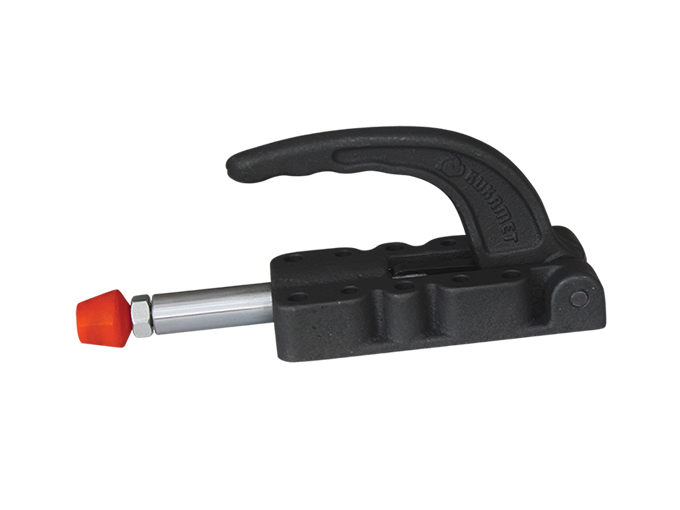

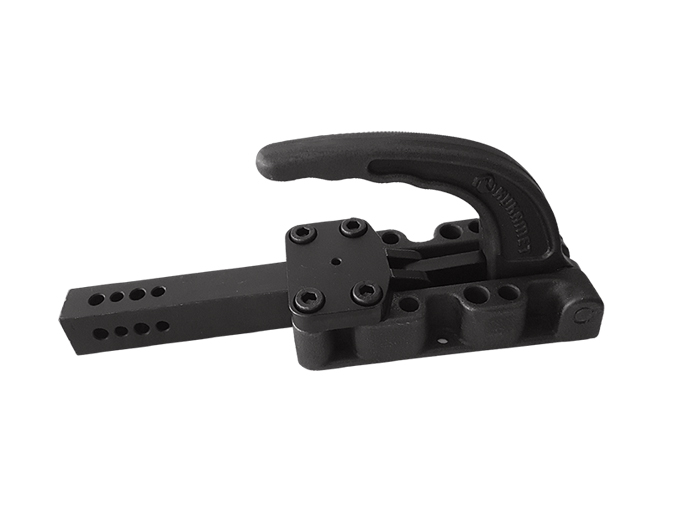

İtme-çekme toggle clamp (ya da itmeli-çekmeli klemp), lineer hareket sağlayarak bir iş parçasını sabitleme veya hareket ettirme işlevi gören bir mekanik kelepçe sistemidir. Hem basma (itme) hem de çekme yönünde kuvvet aktarımı yapabilir.

İtme-Çekme Toggle Clamp Nasıl Çalışır?

Toggle mekanizması, bir pivot ve bağlantı kolu sistemi ile çalışır. Kol hareket ettirildiğinde, mil ekseni boyunca itme veya çekme hareketi oluşturur. Sistem genellikle bir çubuk vida, rod-end veya uç bağlantısı ile fikstüre entegre edilir.

• İtme: Kolu bastırdığınızda, mekanizma ileri hareket eder ve karşı parçaya baskı uygulayarak sabitleme sağlar.
• Çekme: Kolu ters yönde çevirdiğinizde, sistem geri çekilir ve bağlı parçayı çeker ya da boşaltır.

Avantajları

• Çift yönlü (itme/çekme) çalışma kabiliyeti
• Yüksek tekrarlanabilirlik ve sabitleme hassasiyeti
• Kolay kurulum ve bakım
• Farklı strok ve kuvvet seçenekleri ile esnek tasarım
• Kaynak fikstürleri, montaj hatları ve özel makinelerde yaygın kullanım

Kullanım Alanları

İtme-çekme toggle clamp’ler özellikle aşağıdaki endüstriyel alanlarda tercih edilir:

• Kaynak fikstürleri – parçaların düzgün hizalanmasını ve sabit kalmasını sağlar
• Montaj hatları – operatör destekli işlemlerde hızlı sabitleme
• Test aparatları – çekme/germe testlerinde stabil destek
• Otomasyon sistemleri – pnömatik versiyonlarla senkronize çalışabilir

Seçim Kriterleri

• İtme / çekme stroku: Uygulama alanına göre yeterli strok uzunluğu seçilmelidir.
• Sabitleme kuvveti: İstenilen baskı gücü, iş parçasının büyüklüğüne ve işlemine göre belirlenmelidir.
• Montaj tipi: Dikey, yatay veya flanşlı montaj seçenekleri
• Malzeme: Karbon çelik, paslanmaz çelik veya özel yüzey kaplamalı

İpucu: Pnömatik Alternatifler

İtme-çekme klemp’lerin pnömatik versiyonları da mevcuttur. Bu versiyonlar, otomatik hatlarda insan müdahalesi olmadan sabitleme sağlar ve üretim sürekliliğini artırır.

Sonuç

İtme-çekme toggle clamp sistemleri, kaynak, montaj ve test uygulamalarında yüksek verimlilik sağlar. Doğru seçim yapıldığında hem iş güvenliğini artırır hem de proses stabilitesine katkıda bulunur. Tasarım aşamasında strok, kuvvet ve montaj yönü dikkatle değerlendirilmelidir.
